 真空断路器、真空接触器操作时，合闸、开断电动机、电抗器和变压器等感性负载，容易产生截流过电压、多次重燃过电压以及三相同时开断过电压等。这类过电压的特点是：频***（高达10⁴ Hz~ 10⁶Hz）、陡度大，过电压幅值也就高，对感性设备的威胁很大。我公司研制的RC阻容吸收器采用无感可变电阻及优质聚丙烯金属化镀膜干式电容器，，能***抑制此类高频振荡过电压，降低频率，使高频振荡迅速衰减为低频振荡乃至接近工频的弱小振荡，从而降低了过电压幅值，具有保护效果优异、质量***等特点。是有效保护电气设备的绝缘免受上述高频振荡过电压损坏、安全正常运行的专用设备。

一  产品特点

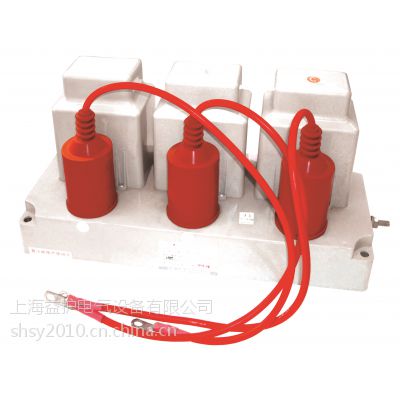

1）YHP-RC 阻容吸收器为三相四极式结构，一字形排列成整体，直观、美观、轻巧、牢固、

便于安装。

2）无触点自控式接入电网，动作电压稳定，分散性小、节能。

电阻元件采用非线性优异的可变电阻，系统正常工作时，它相当于绝缘体，使阻容吸收器与系统隔离，即电容不接入电网；当过电压幅值达某一设定值时，由于电阻的非线性特性其阻值变小，阻容吸收器自动接入电网，发挥它的保护作用。因此其***特点是：

①即使多台使用也不会增加电网的接地电容性电流；

②系统正常工作情况下，流过阻容吸收器的电流极小，不大于30mA，节省能源。

3）电阻、电容元件密封于绝缘外壳和硅橡胶外套内，阻燃、防爆性能好。

4）阻容元件设计成全封闭、全绝缘结构，密封性能优。

5）非线性电阻通流容量大（热容量大 4．4kj/kV），是一般阻容吸收器线性电阻热容量的几十倍。

6) 既保护相～相间的过电压又保护相～地之间的过电压对设备的危害，且可将相～相间的过电压和相～地之间的过电压幅值降到同一水平。

7）产品适用于柜内使用，吸收真空开关（断路器）开断时产生的高频振荡过电压，不能用于防雷，也不能用于长时间吸收系统高次谐波。与组合式避雷器并联使用，保护效果更佳。
